La nouvelle génération de massicot à trois lames CMT-330TC offre toute la flexibilité nécessaire au massicotage de livre sur le marché actuel de l’édition. Il peut maintenant être combiné aux systèmes d’alimentation hors ligne et en ligne de la série des thermorelieurs Bourg 3x02. Le CMT-330TC est une solution idéale de finition pour les courts tirages et les tirages à la demande de livres reliés.

Les capacités du CMT-330TC ont aussi été étendues pour pouvoir massicoter des livres au format paysage comme les albums photo (jusqu’à 307 x 328 mm – 12,1 x 12,9 pouces).

Ce massicot, hydraulique et puissant, a été perfectionné grâce à neuf nouvelles fonctionnalités : (1) un écran tactile en couleurs de 26,7 cm (10,5 pouces) pour programmer rapidement les travaux ; (2) un système intégré de lecture des codes-barres pour une configuration automatisée ou (3) s’il n’y a pas de code-barres, une détection automatique des dimensions des livres non massicotés ; (4) un contrôle précis de la profondeur de la lame pour des coupes régulières et une réduction de l’usure des réglettes ; (5) un affichage graphique en direct de chaque livre en cours de traitement ; (6) des diagnostics intégrés avec un affichage visuel des emplacements des capteurs et de l’état de la machine ; (7) une commande numérique complète pour des changements rapides et précis de dimensions de livres en moins de six secondes ; (8) un ensemble de lames plus solide et un support de table conçus pour minimiser le travers ; (9) des bacs à déchets contrôlés et intégrés.

Tous les nouveaux avantages en détail

Systèmes d’alimentation hors ligne et en ligne avec la gamme de thermorelieurs Bourg 3x02. Avec une configuration correcte, le CMT-330TC est capable de basculer automatiquement, à souhait, entre une alimentation directe depuis un thermorelieur en ligne Bourg B3x02 ou depuis le chargeur manuel de livres. Si un système est en attente du livre suivant, l’autre peut alimenter le massicot afin d’optimiser la capacité de production.
Une gamme étendue des formats finis de livres allant de 148 x 100 mm (5,82 x 3,93 pouces) jusqu'à 307,3 x 328 mm (12,10 x 12,91 pouces) afin de produire de petits formats aussi bien que de grands formats paysage.
Le système intégré de lecture de code-barres 1D/2D (compatible JDF) permet de produire des livres à l’unité de façon entièrement automatisée.
Un écran tactile couleur intuitif de 26,7 cm (10,5 pouces) offre un aperçu clair et lisible du système de coupe. La taille du corps d'ouvrage est automatiquement détectée, ce qui simplifie le paramétrage.
Affichage graphique en temps réel de chaque livre à mesure qu’il parcourt le système.
Une simplicité opérationnelle grâce à des diagnostics par ordinateur, intelligents et intégrés, et un affichage graphique de l’état de la machine.
Un changement de format automatique des livres en moins de six secondes (aucun outil requis).
Une détection automatique du format brut des livres, ainsi trois dimensions seulement sont nécessaires à la programmation du travail.
Un contrôle précis de la profondeur de la lame assure un contrôle constant et complet de la profondeur des coups de lame, et réduit l’usure des réglettes ainsi que le besoin de réglages continus de la lame.
Une meilleure gestion des déchets grâce aux nouveaux guides qui maintiennent mieux les chutes de papier hors du massicot et aux détecteurs de bacs de déchets pleins qui informent l’opérateur du bac à vider (en option).

Encore plus de raisons d'acheter un massicot CMT-130TC

Processus de massicotage tri-lames
Vitesse maximale en mode de production de livres multiples allant jusqu' à 750 livres/heure
La capacité d'empliler trois livres par cycle de coupe
Le serrage et la coupe par action hydraulique mettent en œuvre une force capables de couper des livres d'une épaisseur maximum de 50,8 mm (2,00 pouces).
Le mode variable de saisie de données permet d'enregistrer jusqu'à 99 travaux
Les ajustements manuels et l’échange de pinces à livres se font sans outils
Le design robuste en acier et en fonte réduit le nombre de réparations et permet une production plus constant
Certifié CE, UL et cUL.

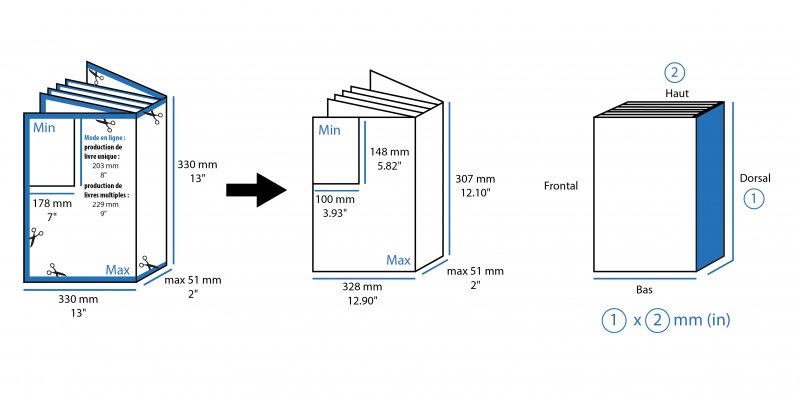

Support / formats Formats de support

FONCTIONNALITÉS DE SÉRIE
Caractéristiques	Avantages	Bénéfices
Conception robuste en acier et en fonte	Des années de fonctionnement sans problème	Réduit le nombre de réparations Permet une production plus constante
Serrage et coupe par action hydraulique	Coupe les livres d'une épaisseur allant jusqu'à 51 mm (2,00 pouces) Grâce à la détection automatique de la taille du corps d’ouvrage, la programmation ne requiert que trois dimensions seulement	Permet une production plus polyvalente Gagnez du temps en coupant jusqu’à trois livres à la fois La taille de l’ouvrage est automatiquement détectée, ce qui simplifie le paramétrage pour une configuration de la tâche rapide et facile
Processus de massicotage tri-lames	Qualité de produit constante	Fourni la qualité constante exigée par les clients
INTERFACE UTILISATEUR GRAPHIQUE (GUI)	Écran tactile en couleurs et facile à utiliser de 10,5" (26,7 cm)	Interface facile d'emploi Configuration rapide uniquement via l’écran tactile Affichage graphique en direct de chaque livre en cours Diagnostics par ordinateur, intelligents et intégrés
Modularité	Personnalisez le CMT-330TC avec : un margeur de feuilles de grande capacité, une empileuse verticale, un convoyeur d'alimentation d'entrée et une tour de refroidissement	Une approche modulaire qui s'adapte à l'environnement changeant de l'impression hors ligne et en ligne
Commande par navigation dans le menu	Le mode variable de saisie de données permet d'enregistrer jusqu'à 99 travaux La machine s'autodiagnostique et signale l'erreur	Flexibilité améliorée des travaux et de l'opérateur grâce à l'interface facile à utiliser
Rapide changement de format	Changement de format automatisé et sans outil en moins de 6 secondes	Permet une production continue en limitant les temps d'arrêt
LECTURE AUTOMATIQUE DU CODE-BARRES 1D/2D	Chaque corps d'ouvrage et couverture sont scannés afin de garantir l'intégrité du livre et de configurer la tâche Compatible avec JDF	Chaque travail est vérifié, évitant les réimpressions inutiles, et est enregistré dans le journal de production afin de pouvoir faire le suivi de la commande Aucune configuration manuelle n’est nécessaire
BACS À DÉCHETS EXTERNES CONTRÔLÉS ET INTÉGRÉS	Le parcours des chutes de papier des livres a été repensé avec de nouveaux guides perfectionnés afin de maintenir les déchets hors du massicot Les capteurs de bacs de déchets pleins sont maintenant inclus dans l’option « déchets externes » et présents également sur les modèles standards à déchets internes	Meilleur confinement des déchets L’opérateur n’a pas besoin de contrôler les trois bacs à déchets si l’un se remplit plus vite que les autres. Il connaît cette information et peut agir directement

OPTIONS
CARACTÉRISTIQUES	AVANTAGES	BÉNÉFICES
CHARGEUR manuel DE LIVRES CHARGEUR de livres & TOUR DE REFROIDISSEMENT EN LIGNE	Solution d’alimentation flexible	Vous aide à rationaliser votre flux de travail
convoyEUR de SORTIE EMPILEUse verticale	Ce convoyeur de sortie est l’unité d’entrée de gamme. Les livres sont empilés à plat L’empileuse verticale est la solution d’empilement la plus professionnelle. Les livres sont empilés verticalement sur le dos dans une position idéale pour le séchage de la colle	Le convoyeur de sortie est la meilleure solution pour les clients soucieux de rationaliser leur budget L’empileuse verticale répond aux critères d’efficience et de qualité des clients les plus exigeants

Dimensions

Entrée
Papier
Vitesse maximale en mode de production de livre unique	400 livres/heure
Vitesse maximale en mode de production de livres multiples	750 livres/heure
Épaisseur minimale du livre	2,5 mm (0,10 pouces)
Épaisseur maximale du livre	51 mm (2,00 pouces)
Dimensions minimales du livre (mode en ligne, en mode de production de livre unique)	178 x 203 mm (7,00 x 8,00 pouces)
Dimensions minimales du livre (mode en ligne, en mode de production de livres multiples)	178 x 229 mm (7,00 x 9,00 pouces)
Dimensions maximales du livre (tous les modes)	330 x 330 mm (13,00 x 13,00 pouces)
Sortie
Dimensions minimales du livre	148 x 100 mm (5,82 x 3,93 pouces)
Dimensions maximales du livre	307 x 328 mm (12,10 x 12,90 pouces)
Massicotage
Minimum (tous les côtés)	2,5 mm (0,10 pouces)
Maximum haut	152 mm (6,00 pouces)
Maximum bas	89 mm (3,50 pouces)
Maximum frontal	203 mm (8,00 pouces)

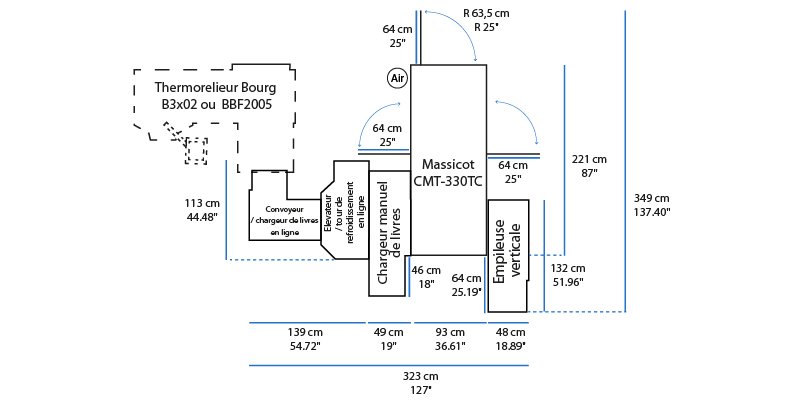

Machine
Dimensions de la machine de base CMT-130TC (L x P x H) *	229 x 97 x 157 cm (90 x 38 x 62 pouces)
Poids de la machine de base CMT-330TC	1 300 kg (2 900 livres)
Charge de plancher	3,73 kg/cm3 (53 PSI)
Capacité du bac de récupération	164 litres (43 gallons)
Capacité d’huile	19 litres (5 gallons)
Réaffûtage de la lame	6,4 mm (0,25 pouces)
* Y compris des éléments saillants tels que les prises de connecteurs, les poignées, les supports de montages, etc.

MODE FONCTIONNEMENT
Électrique / ACOUSTIQUE
Alimentation électrique (moteur 60 Hz)	208/230V ±10%, 60Hz, triphasé, 20A
Alimentation électrique (moteur 50 Hz)	380/415V ±10%, 50Hz, triphasé, 12A 202/208V ±10%, 50Hz, triphasé, 25A
Niveau acoustique	65-74 dB
MODE VEILLE
Niveau acoustique	60 dB

Alimentation d'air *
Exigences en air comprimé	Doit maintenir une source régulée d’air comprimé sec et non-lubrifié de minimum 90 PSI, 6 BARS (620 KPA) capable de fournir un minimum de 9 CFM (255 LPM)
Exigences en qualité d'air	ISO 8573.1 Classe 2.4.2 (solides < 1 micron, point de rosée < 38°F @100psig, et teneur en huile < 0,08 ppm)
* Compresseur non fourni
